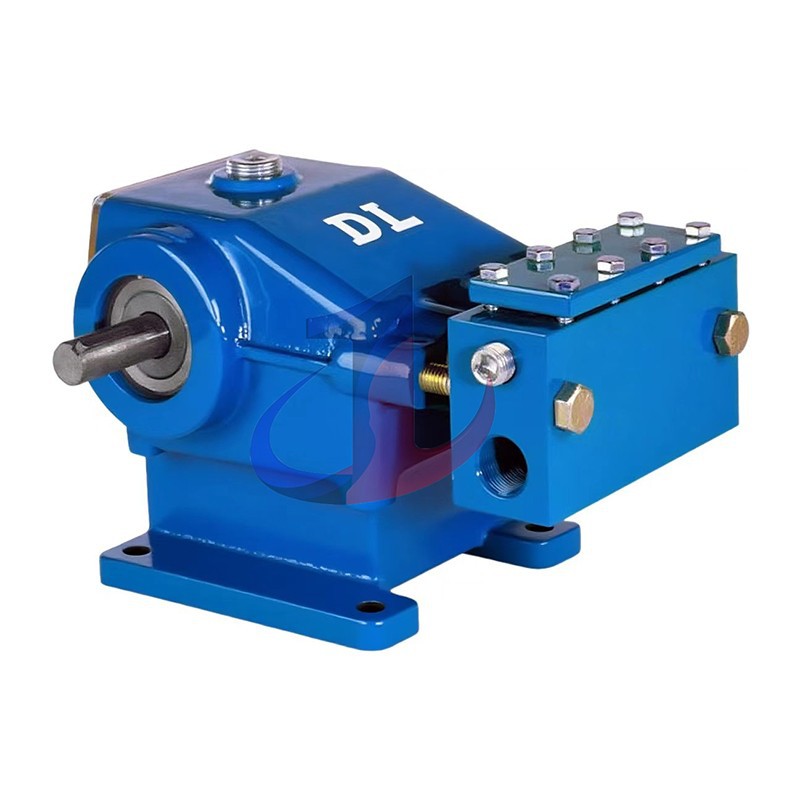

Jõu lõpp: tugevuse ja stabiilsuse nurgakivi

Toiteots on pumba süda, mis vastutab mehaanilise energia muutmise eest sujuvaks edasi-tagasi liikumiseks. Iga selle komponent on hoolikalt välja töötatud, et tagada konstruktsiooni terviklikkus ja töötäpsus pikkade ja suure koormuse korral.

Karter (jõulatt)

BXM6-15AB karteril on tugev monoliitmalmkonstruktsioon. Eriti suure õlisoonega karteri konstruktsioon toob kaasa topelteelised: esiteks mahutab see rohkem õli, tagades kõikide liikuvate osade parema ja vastupidavama määrimise; teiseks saab seda kasutada õlivarustuse kvaliteedi parandamiseks, rohkem õli aitab soojust tõhusamalt hajutada ja alandada töötemperatuure, pikendades oluliselt õlivahetustsüklit ja vähendades hooldussagedust.

Väntvõll

Jõuülekande tuumana on väntvõll valmistatud "Automotive grade" kõrgtugevast malmist.

Ühendusvarras ja ristpea

Ühendusvarras ja ristpea on valmistatud "kõrge tugevusega tsingisulamist". Tsingisulamid (Zamak-2 või Zamak-3) on võimelised moodustama survevaluprotsessiga ülimalt suure täpsusega keerulisi geomeetriaid, mis on hädavajalikud ühendusvarraste ja ristpeade mõõtmete ühtsuse ja dünaamilise tasakaalu tagamiseks.

Laagrid

Väntvõlli toetavad -kvaliteetsed kuullaagrid, mis on täpselt valitud, et taluda suuri radiaal- ja aksiaalkoormusi, tagada väntvõlli sujuv pöörlemine ja minimeerida hõõrdekadusid, säilitades samal ajal kõrge töökindluse, seega paraneb kogu jõuallika mehaaniline efektiivsus ja vastupidavus.

Hüdrauliline ots (BXM6-15AB mudel): mõeldud korrosiooni- ja kulumiskindluseks

Hüdrauliline ots-kere

Mudeli BXM6-15AB hüdrauliline otsakorpus on valmistatud täppisvalatud alumiiniumpronksist. Alumiiniumpronks on erakordselt talutav söövitavates keskkondades, eriti kui tegemist on soolvee, osaliste happe-aluse lahuste ja muude tööstuskemikaalidega, mis ületab tunduvalt standardset malmi või terast.

Silindri vooder

Pumba silindri vooder on valmistatud alumiiniumoksiidi keraamikast. Keraamilistel materjalidel on mitmeid võrreldamatuid eeliseid: esiteks, nende ülikõrge kõvadus annab neile suurepärase kulumiskindluse, mis suudab tõhusalt vastu seista vedelikus hõljuvate osakeste erosioonile ja hõõrdumisele. Teiseks muudab keraamika keemiline inertsus enamiku tööstuskemikaalide suhtes peaaegu mitteläbilaskvaks. Lõpuks on keraamilisel pinnal pärast täppistöötlust väga madal hõõrdetegur, mis mitte ainult ei vähenda kolvi tihendi kulumist, vaid vähendab ka tööenergia tarbimist, pikendades seega oluliselt tihendi ja silindri voodri enda vahetustsüklit.

Klapisõlmed

Klapisõlmed, sealhulgas pesad ja kettad, on valmistatud 316 roostevabast terasest. 316. Roostevaba teras on tuntud oma suurepärase vastupidavuse poolest punkt- ja pragukorrosioonile, vältides tõhusalt rooste- või korrosioonist tingitud ventiilide halba tihendamist või kleepumist. See tagab, et iga käigu klapi saab täpselt sulgeda ja avada, et säilitada pumba kõrge mahutõhusus, et tagada võtmepumba pikaajaline stabiilne töö-.

Kolvi kokkupanek

Kolvipea on valmistatud samast alumiiniumpronksist nagu hüdrauliline otsakorpus, et tagada keemiline ühilduvus ja korrosioonikindlus. Tihendid on valmistatud kangaga tugevdatud nitriilkummist v-rõngastest. Nitriilkummil on suurepärane õli- ja veekindlus ning sisemise kangakihi lisamine suurendab oluliselt tihendusrõnga konstruktsioonitugevust ja ekstrusioonikindlust. Kõrgsurve mõjul võib see tugevdatud konstruktsioon tõhusalt ära hoida tihendusrõnga deformatsiooni või pressimist pilusse, et tagada kõrge rõhu all püsiv ja usaldusväärne tihendus.

Täiustatud tihenduslahendused tagavad{0}}lekkevaba töö

Tihendusmaterjalide valiku juhend

Et aidata klientidel valida nende konkreetseks rakenduseks kõige sobivam tihendusmaterjal, võrreldakse järgmises tabelis standardsete NBR-i ja valikuliste Vitoni materjalide põhiomadusi. Õige materjali valik on esimene samm enneaegse tihendi rikke vältimiseks, pumba kahjustamise vältimiseks ja tootmise järjepidevuse tagamiseks. See tabel on mõeldud kiireks abivahendiks, mis aitab teil teha teadlikke otsuseid pumba jõudluse ja töökindluse optimeerimiseks.

Omadused/ühilduvus	Buna-n (nitriilkummi)-standardne konfiguratsioon	Viton (FKM)-valikuline täiendus
Töötemperatuuri vahemik	Efektiivne temperatuur kuni 250 ∘ F (121 ∘ c)	Efektiivne temperatuur on kuni 400 ∘ F (204 ∘ C)
Madala temperatuuri paindlikkus	Hea paindlikkuse säilitamiseks nii madalatel temperatuuridel kui -22 ∘ F (-30 ∘ C)	See on halb ja kõvastub temperatuuril alla 5 ∘ F (-15 ∘ C)
Vastupidav nafta{0}}põhistele õlidele ja kütustele	Suurepärane	Suurepärane
Vastupidav hapetele ja lahustitele	Piiratud tolerants	Suurepärane talutavus
Vastupidavus osoonile ja kliima vananemisele	Vaene	Suurepärane
Kulumis- ja rebenemiskindlus	Suurepärane	Hea
Ideaalne rakenduse stsenaarium	Üldotstarbeline tööstuslik puhastus, hüdrotransport, hüdrosüsteemid.	Kõrge temperatuuriga protsessid, söövitav keemiline pihustamine, päikese/osooniga kokkupuutega rakendused.
Suhtelised kulud	Standardid	Täiustatud

Disain lihtsaks hoolduseks

BXM6-15AB disaini iga detail põhineb kohapealsete tehnikute vajadustel, et tagada hoolduse kiire ja tõhus teostamine.

Kiire klapiparandus: üks ikoonilisemaid kujundusi on selle ventiilide juurdepääsetavus. Imemis- ja väljalaskeklappide hooldus välistab vajaduse eraldada pumba korpus süsteemiliinist. Hoolduspersonal saab töötada otse pumba peal, lihtsustades oluliselt ventiilide kontrolli, puhastamise või vahetamise protsessi, vähendades võib-olla tundidepikkuse seisakuaja hoolduse mõne minuti kiireks tööks.

Väljapööratav väntvõll: väntvõlli konstruktsioonil on väljapööratav paigaldus, mis tähendab, et toite sisendvõlli saab vastavalt valdkonna paigutuse vajadustele paindlikult seadistada pumba vasakule või paremale küljele. See funktsioon pakub süsteemiintegraatoritele ja lõppkasutajatele suurt paindlikkust seadme paigutuse ja draiverisüsteemi konfigureerimisel.

Visuaalne õlitaseme jälgimine: toiteots on varustatud läbipaistva akrüülist tagakaanega, mis toimib aknana, võimaldades operaatoril õlitaset ja õli puhtust igal ajal visuaalselt kontrollida ilma ühtki osa avamata. See kohene mitteinvasiivne kontrollimeetod aitab vältida seadmete rikkeid, mis on tingitud ebapiisavast määrimisest või õliga saastumisest.

Tehniline spetsifikatsioon ja komponentide viide

BXM6-15AB spetsifikatsioonid ja hooldusosade loend

Järgmine tabel võtab kokku pumba BXM6-15AB peamised jõudlusnäitajad, konstruktsioonimõõtmed, materjali spetsifikatsioonid ja sagedamini kasutatavate hooldusosade osanumbrid. See tsentraliseeritud esitlus on kasutajatele mugav vajaliku teabe kiireks leidmiseks, olgu selleks parameetrite sobitamine süsteemi projekteerimisel või varuosade tellimine seadmete hoolduse ajal, mis võib oluliselt parandada töö efektiivsust.

Parameetrid	Tehnilised andmed	Osa nimi	Osa number	Materjal
Tüüp	BXM6-15AB	Hüdraulilise otsa remondikomplekt	17678A078	Sega materjalid
Maksimaalne vool	8GPM (30,3 LPM)	Hüdrauliline ots-kere	22829D003	Alumiiniumist pronks
Maksimaalne rõhk	1500 PSI (103,4 baari)	Kolvikoost (1 "läbimõõt)	22834A004	Alumiiniumist pronks
Maksimaalne kiirus	800 pööret minutis	V-sõrmus	18922A005	Kangaga tugevdatud nitriilkumm
Vajalik võimsus (maksimaalne)	6,7 hj (5,0 kW) @ 600 p/min	Silindri vooder	22840A001	Alumiiniumoksiidi keraamika
Löögi pikkus	27 mm (1,06 tolli)	Ventiilid (imemine/väljalaskmine)	18317A001	316 roostevaba teras
Puur	1,0 tolli (25,4 mm)	Iste (imemine / tühjendamine)	22833A001	316 roostevaba teras
Imemisava	1" NPT (külg)	Klapi vedrud	22832A000	N/A
Väljalaskeava	1/2" NPT (külg)	Väntvõll	22843B000	Kõrgtugev malm (ASTM A536)
Võlli läbimõõt	1,0 tolli (25,4 mm)	Ühendusvarras	22837B000K	Kõrge tugevusega tsingisulam
Kaal	60 naela (27,2 kg)	Ristpea ja kolvivarras	22839B001	Kõrge tugevusega tsingisulam/teras
Mõõdud (pikkus x laius x kõrgus)	13.9"X 10.8" x 7.4"	Randme tihvt	22836A000	N/A
Kütusepaagi maht	48 untsi @ 600 p/min	Peamine kuullaager	08565A024	N/A
Hüdrauliline otsamaterjal	Alumiiniumist pronks	Kolvivarda õlitihend	05710A033	N/A
Võimsa otsa materjal	Malm
