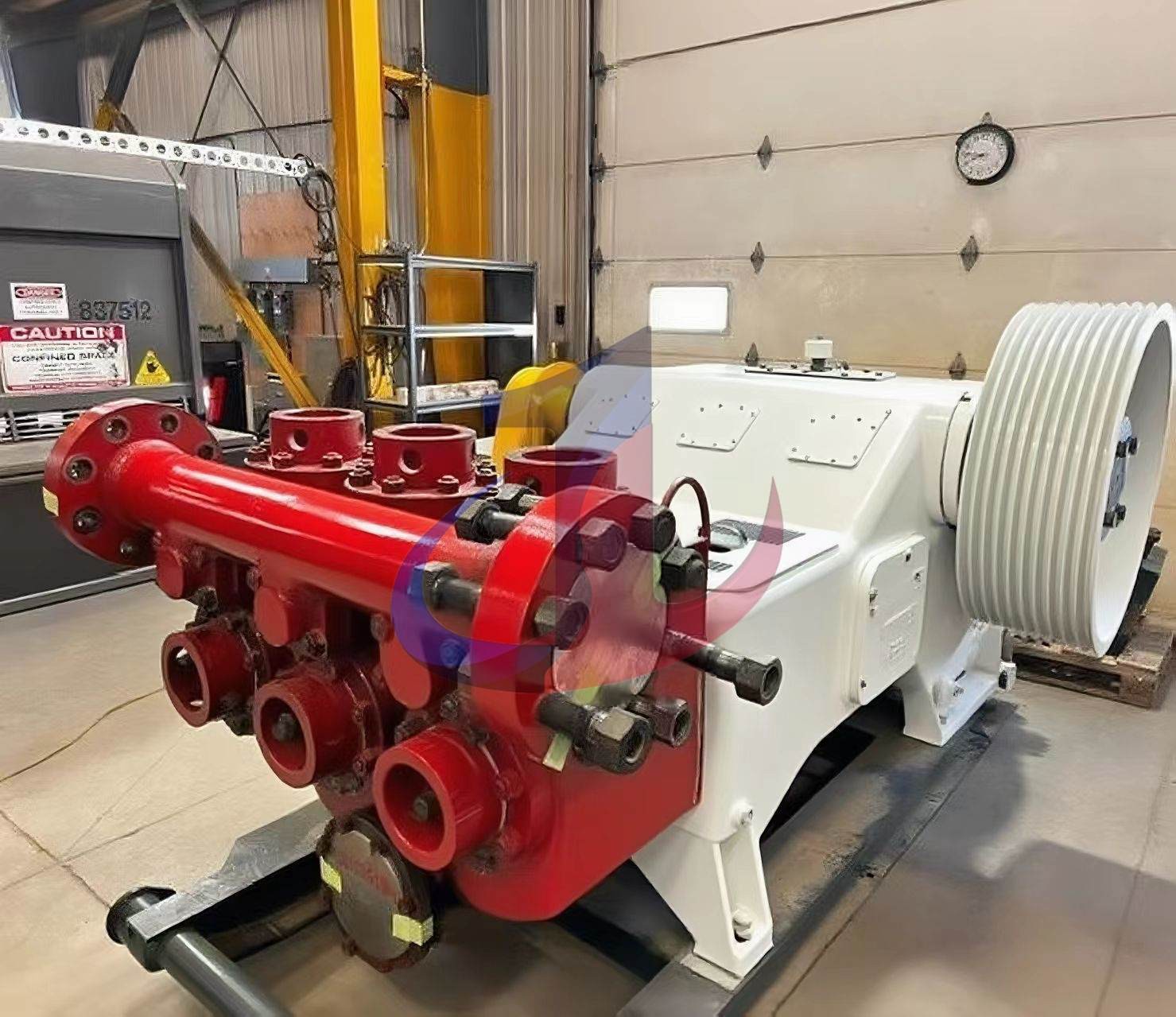

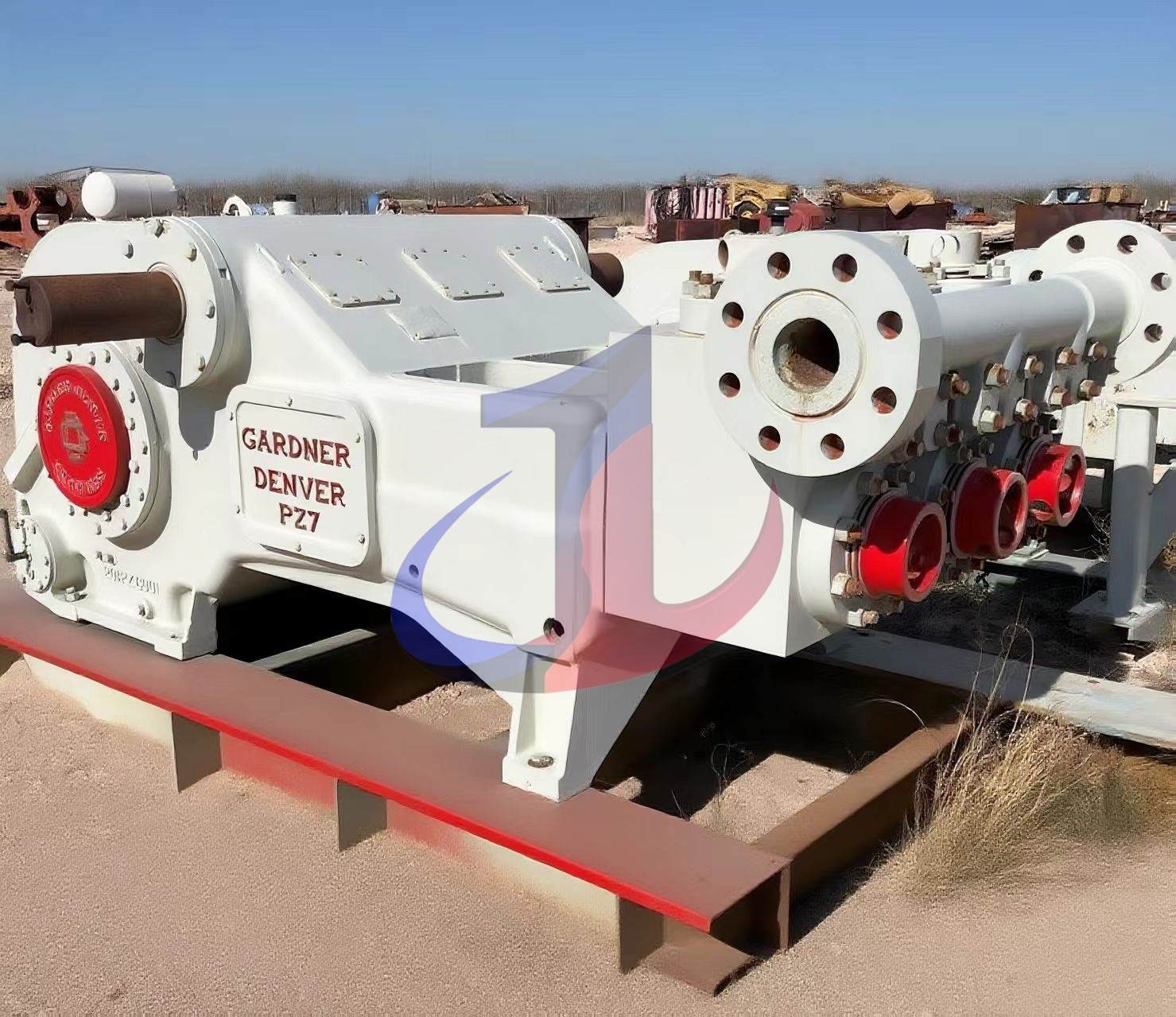

Gardner Denver PZ-7(PZG) tripleks mudapump

Peamised tugevused ja kliendiväärtus:

Tõestatud töökindlus: tugev kõrgtugevast malmist jõuallikas ja ülitugevast{0}}legeerterasest vedelots, mis on loodud pikkadeks ja rasketeks töödeks, et minimeerida seisakuid.

Kõrge kasutegur: nimivõimsus 550 hj, maksimaalne kiirus 145 SPM, mis vastab mitmesugustele puurimisparameetritele vastavalt nihke- ja rõhunõuetele.

Lihtne hooldus: vahetatavad hüdraulilised otsamoodulid, kergesti vahetatavad kiiresti riknevad materjalid, nagu Api-7 klapikomplekt, ja integreeritud määrdesüsteem vähendavad oluliselt kohapealse hoolduse keerukust ja ajakulu.

Kvaliteetsed-OEM-tarvikud: pakume täielikku valikut PZ-7 mudapumba tarvikuid, millel on tipptasemel materjalid ja täiustatud tehnoloogia, et tagada täiuslik sobivus ja parim jõudlus ning tagada teie investeeringutasuvus.

Üksikasjalikud tehnilised andmed (Gardner Denver PZ-7/PZG)

Parameetri tüüp	Tehnilised andmed
Pumba tüüp	Triplex Single{0}}Toimimisega kolbpump
Nimisisendvõimsus	550 hj (410 kW)
Tippkiirus	145 SPM
Löögi pikkus	7 tolli (178 mm)
Käiguarv	4.625:1
Maksimaalne tööstress	5000 PSI (34,5 MPa)
Tavalised silindri vooderdise mõõtmed	4–6,5 tolli (101,6–165,1 mm)
Imemisava	8-tolline äärik (soovitatav)
Väljalaskeava	4-tolline API 5000 PSI äärik
Klapi spetsifikatsioon	API nr 7
Pumba netomass (umbes)	16 765 naela (7605 kg)

Power End{0}}kõva tuuma

PZ-7 jõuots on selle pika eluea ja stabiilsuse nurgakivi.

Raami struktuur: kõrge tugevusega kõrgtugevast malmist terve valuraam, ekstsentriline ratas, ühendusvarda ja ristpea, tugev konstruktsiooniline jäikus, suudab tõhusalt vastu pidada vibratsioonile ja löökidele.

Sõidurežiim: põhiülekanne on kuum{0}}töödeldud legeerterasest kalasabahammasratas, mis kinnitatakse poltidega ekstsentrilisele rattale ning millel on stabiilne jõuülekanne, madal müratase ja suur kandevõime.

Laagrite konfiguratsioon: kriitilistes kohtades kasutatakse raskeveokite laagreid, sealhulgas kaherealisi sfäärilisi rull-laagreid ekstsentrikute jaoks ja raskeveokite sirge rull-laagreid hammasrataste võllide jaoks, et tagada sujuv töö suurel koormusel.

Määrimissüsteem: standardvarustuses on sundmäärimise ja pritsmemäärimise kombinatsioon. Sisseehitatud-õlipump tagab võtmelaagrite ja juhikute pideva puhta õlimäärimise. Saadaval on ka filtrid ja manomeetrid, mis tagavad, et elektrisüsteem on alati parimas korras.

Ristpea juhtplaat: vahetatav kulumiskindel-mangaanpronksist juhtplaat, hea ise-määrimine, madal kulumismäär, mis pikendab ristpea ja jõuraami kasutusiga.

Fluid End{0}}kaitse kõrge rõhu eest

PZ-7 5000 PSI hüdrauliline ots on mõeldud kõrgrõhu-vedelike jaoks ning selle standardne L-kujuline moodulkonstruktsioon muudab selle hooldamise ja asendamise lihtsaks.

Modulaarne disain: kasutatakse vahetatavat L{0}}-kujulist legeeritud terasest silindrilist raketti. Selline disain pole mitte ainult kõrge tugevusega, vaid on mugav ka kiireks hooldamiseks või väljavahetamiseks ning sellel on tugev ühilduvus.

Kvaliteetne materjal: hüdrosilindri moodul on tavaliselt valmistatud ülitugevast sepistatud legeerterasest, nagu AISI 4135 või 35CrMo, mis on läbinud range kuumtöötlusprotsessi, et tagada selle väsimuskindlus kõrge rõhu all.

Klapid ja kapotid: standardne API # 7 ventiilikoost kulumiskindla polüuretaanist pistikuga-. Kapott on vastupidava ja usaldusväärse keermestatud konstruktsiooniga, et tagada tihe tihend kõrge rõhu all.

OEM-i kuluosad{0}}jõudluse garantii

Meie standardsete OEM-tarvikute valimine on võti tagamaks, et teie Gardner Denveri PZ-7 mudapump tagab optimaalse jõudluse, pikema kapitaalremonditsükli ja madalamad kasutuskulud. Meie pühendumus materjalidele ja töötlusele on usalduse allikas.

Kõrged{0}}kroomkatted

Materjal: kest on valmistatud sepistatud legeerterasest (nt 45 # terasest), sisemine hülss on valmistatud kõrge kroomisisaldusega tsentrifugaalvalusulamist (CR suurem kui 27%).

Tehnoloogia: kest ja sisemine hülss hüdraulilise survega tihedalt, ava täppishoonimise teel, kõvadus kuni HRC 62 või sellega võrdne, suurepärase kulumis- ja korrosioonikindlusega.

Liimitud kolvid

Materjal: kõrge tugevusega sepistatud legeerterasest (42CrMo) valmistatud kolvisüdamik; suure jõudlusega polüuretaanist või nitriilkummist valmistatud kolvikate.

Protsess: kumm/polüuretaan range kontrolli all otsese vulkaniseerimise tingimustes, mis on ühendatud kolvisüdamikuga, et tagada tugev haardumine ja tihendus, kõrge rõhukindlus ja kulumiskindlus.

Legeerterasest kolvivardad

Materjal: SAE 4140 või 42CrMo ülitugev legeerteras.

Protsess: pärast sepistamist ning integreeritud karastamise ja karastamise kuumtöötlemist on varda pind täppislihvitud ja kõva kroomitud, pind on sile, kulumiskindel- ja korrosioonikindel-, tagades tihenduskomponendi kasutusea.

API # 7 klapikoost

Materjal: nii korpus kui iste on kvaliteetsest sepistatud legeerterasest (nt AISI 8620 või 20CrNiMo) .

Protsess: pärast karburiseerimis- ja karastamisprotsessi jõuab pinna kõvadus väärtuseni HRC, mis on suurem või võrdne 60-ga, samal ajal kui südamik säilitab hea sitkuse. Täiusliku tihenduse tagamiseks on tihenduspind täpselt lihvitud.

Performancedata@90% ME

Silindri voodri mõõtmed (tolli)	Maksimaalne rõhk (PSI)	Nihe kiirusel 145 SPM (GPM)
61⁄2"	1,483	490
6"	1,745	420
51⁄2"	2,075	355
5"	2,495	295
41⁄2"	3,080	240
4"	3,925	190
