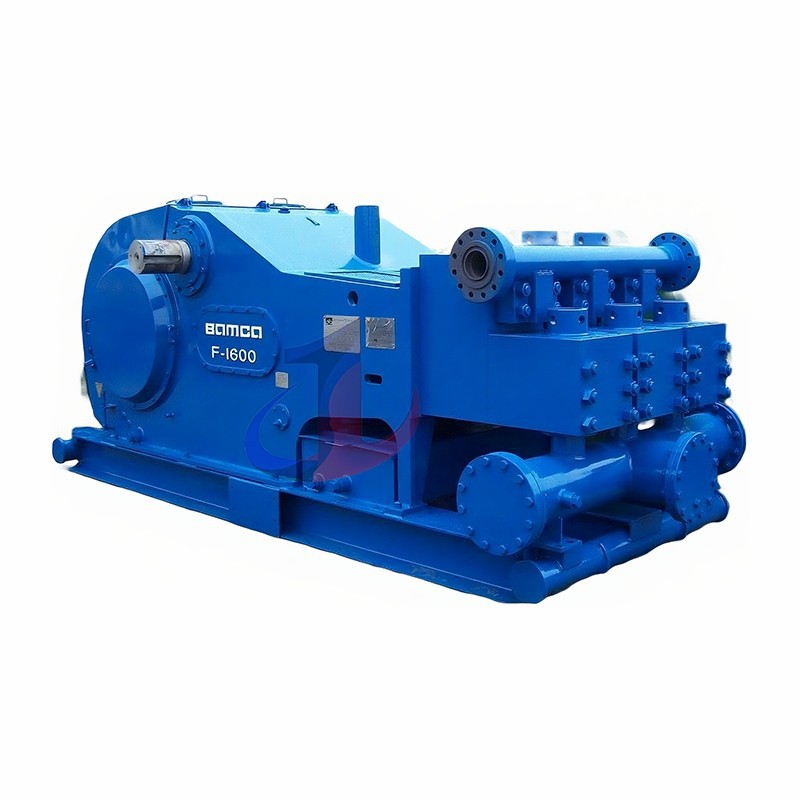

Mudapump BOMCO F-1600

Mudapump Bomco F-1600 on horisontaalne kolmekordse ühetoimelise kolbpump, mille nimisisendvõimsus on kuni 1600 hobujõudu (1193 kilovatti). Selle konstruktsiooni eesmärk on anda puurimisvedeliku tsirkulatsioonisüsteemile võimas tõuge, tagades, et puurimisvedelik suudab tõhusalt puhastada kaevu põhja, kanda lõiketükke, jahutada ja määrida puuri ning toetada puuraugu. See pumbamudel sobib eelkõige puurimisseadmete jaoks, mille sügavus jääb vahemikku 4500 meetrit kuni 8000 meetrini.

F-1600 pika käiguga disain (12 tolli/305 mm) koos nimikiirusega 120 lööki minutis (SPM) aitab parandada pumba imemisvõimet madalamatel kiirustel ja pikendab oluliselt vedeliku otsa kuluvate osade kasutusiga. See disain tasakaalustab nõudluse suure nihke järele seadmete vastupidavusega, mis on võtmetähtsusega tõhusa toimimise säilitamiseks sügavates ja keerulistes kaevutingimustes.

Tabel 1: Bomco F-1600 mudapumba peamised tehnilised andmed

See pump on konstrueeritud ja toodetud rangelt vastavalt American Petroleum Institute API 7K standarditele, tagades selle ülemaailmse mitmekülgsuse ja osade vahetatavuse. Kvaliteedisüsteemi sertifikaadid, nagu ISO 9001, näitavad veelgi selle suurepäraseid tootmisprotsesse ja kvaliteedikontrolli taset.

Power End: vastupidav ajamisüsteem, mis on loodud pideva suure{0}}energia väljundi jaoks

Bomco F-1600 mudapumba jõuallikas on selle hüppelise jõu allikas. Selle disaini tuum seisneb sisendmehaanilise energia tõhusas ja usaldusväärses muundamises vedeliku otsa edasi-tagasi liikumiseks. Iga komponent on hoolikalt valitud ja täpselt valmistatud, et tagada suurepärane jõudlus pikaajaliste suure koormusega puurimistööde ajal.

Raami struktuur

Jõuotsa raam on keevitatud ülitugevast{0}}terasest plaatidest ja läbib pärast keevitamist üldist pinget{1}}vabandavat kuumtöötlust. See annab raamile äärmiselt suure tugevuse, jäikuse ja suhteliselt kerge kaalu. See tugev struktuur on aluseks sisemiste ülekandekomponentide täpse joondamise säilitamisele, vibratsiooni vähendamisele ja kasutusea pikendamisele. Raami sisekujundus sisaldab integreeritud õlivanne ja vajalikke õlikäike käigukasti komponentide määrimiseks ja jahutamiseks.

Väntvõll ja hammasratas

Bomco F-1600 ja sellega ühilduvate mudelite väntvõllid on tavaliselt valatud kvaliteetsest legeerterasest. Väntvõll on konstrueeritud ekstsentrilise tüübina ja läbib sujuva töö tagamiseks dünaamilise tasakaalustamise.

Ühendusvarda ja ristpea koost

Ühendusvarras on valmistatud ülitugevast legeerterasest-, mis edastab väntvõlli pöörleva liikumise ristpeale. Ristpea korpus on täpselt valatud kõrgtugevast malmist (sõlmmalmist), millel on suurepärane kulumiskindlus. Ristpea juhtplaat, mis on ristpea edasi-tagasi liikumise rööbastee, on tavaliselt valmistatud kulumiskindlast -mehaniitmalmist (vastab ASTM A48-83 standardile), et tagada pikk kasutusiga.

Jõudlusvõime: suurepärane jõudlus erinevates töötingimustes

Tabel 2: Bomco F-1600 mudapumba jõudlusparameetrid

(Põhineb 100% mahulisel ja 90% mehaanilisel efektiivsusel)

Tööaja maksimeerimine: kvaliteetsed{0}}kuluvad osad ja originaaltarvikud

Mudapumba Bomco F{1}}1600 usaldusväärne töö ja pikaealisus ei sõltu mitte ainult selle tugevast üldisest disainist, vaid ka kvaliteetsetest-kuluvatest osadest ja originaaltarvikutest. Need komponendid taluvad otseselt puurimisvedeliku abrasiivset ja{5}}kõrge survet ning nende jõudlus mõjutab otseselt pumba tõhusust, hooldustsüklit ja üldisi kasutuskulusid. Pakume täielikku valikut kvaliteetseid-API-ühilduvaid kuluvaid osi ja tarvikuid, et teie mudapump F-1600 oleks alati optimaalne.

Vooderdised

Kõrge-kroomiga bi-metallist vooderdised:See on F-1600 mudapumpade jaoks sageli kasutatav vooderduse tüüp. Nende väliskest on valmistatud ülitugevast sepistatud terasest (nt 45# terasest), mis tagab piisava tugevuse ja sitkuse; sisemine hülss on valmistatud kõrge kroomiga malmist, mis on moodustatud tsentrifugaalvalu teel, pakkudes äärmiselt kõrget kulumis- ja korrosioonikindlust. Hülsi sisemise kõvadus ulatub tavaliselt HRC 59-67-ni.

Keraamilised vooderdised (nt tsirkooniumoksiidi keraamika):Väga abrasiivsete puurimisvedelike või eriti pikka kasutusiga nõudvate tingimuste korral on soovitatav kasutada keraamilisi vooderdusi. Tsirkooniumoksiidi keraamikal on äärmiselt kõrge kõvadus (nt Rockwelli kõvadus 92-94 HRC), suurepärane kulumiskindlus ja keemiline stabiilsus, mis pikendab oluliselt kasutusiga, kuigi esialgne maksumus on suhteliselt kõrgem. Kõrgsurvemudelid, nagu F-1600HL, võivad eelistada keraamilisi vooderdusi.

Kroomitud-vooderdised: valmistatud ülitugevast sepistatud terasest-, sisemine pind on kõva kroom-kaetud ja poleeritud. Kõvadus võib ulatuda ligikaudu HRC 62-ni, mis tagab hea kulumiskindluse. Kõik vooderdised läbivad täppistöötluse ja lihvimise, et tagada sisemise ava sujuvus (nt tsirkooniumoksiidi keraamilised vooderdised võivad saavutada 4-8 RMS) ja mõõtmete täpsus ning neil on eridisain, et vältida suhtelist libisemist sisemise ja välimise hülsi vahel.
Kolvid ja kolvivardad
Kolvid:

Tüübid:

Liimitud polüuretaankolvid:Kolbkumm on valmistatud väga kulumiskindlast -polüuretaanmaterjalist, mis on otse vulkaniseeritud ja ühendatud sepistatud legeeritud terasest kolvisüdamikuga (levinud materjalide hulka kuuluvad 42CrMo, 45# teras). Kahe-kõvadusega polüuretaankonstruktsioonid võivad kohanduda õli-- või veepõhise-mudaga ja taluda kõrget survet. Mõned eridisainid, nagu "BullNose" või "FlexLip", aitavad parandada tihendust ja vähendada kulumist.

Liimitud kummist kolvid (NBR, HNBR):Kasutage selliseid materjale nagu nitriilbutadieenkautšuk (NBR) või hüdrogeenitud nitriilbutadieenkautšuk (HNBR), mis on ühendatud metallist kolvisüdamikuga ja sobivad erinevatele mudasüsteemidele ja temperatuuritingimustele.

Vahetatavad kummist kolvid:Kolvikummi saab iseseisvalt vahetada, võimaldades kolvisüdamikku taaskasutada, mis võib konkreetsetes olukordades olla ökonoomne.

Kolvisüdamiku/rummu materjal: tavaliselt valmistatud ülitugevast legeerterasest (nt 42CrMo või 45# terasest) (nt 42CrMo või 45#), tagades kõrge rõhu all deformeerumise ja pakkudes usaldusväärset tuge.

Kolvivardad / pikendusvardad (ponivardad):

Materjal:Valmistatud ülitugevast-sepistatud legeerterasest, nagu 35CrMo, 45# teras või SAE 4140.

Tootmisprotsess:Mõõtmete täpsuse ja mehaanilise tugevuse tagamiseks läbige sepistamine, karastamine ja karastamine ning täppislihvimine.

Pinnatöötlus:Pind on tavaliselt kõva kroomitud, nikeldatud või töödeldud muude spetsiaalsete kulumis- ja korrosioonikindlate katetega, et pikendada selle kasutusiga karmides keskkondades.

Ühendusmeetod: ühendatakse ristpea pikendusvarda või kolviga klambrite abil, hõlbustades kiiret kokkupanekut ja lahtivõtmist.

Klapid, istmed ja vahetükid

Klapp ja klapipesa:Kasutage API #7 täis-avatud klapikomplekte. Materjal on kõrge-kvaliteetne sepistatud legeerteras (nt 20CrMnTi), mis läbib karburiseerimise ja karastamise, mille tulemuseks on pinna kõvadus, mis on suurem kui HRC60, tagades äärmiselt kõrge kulumis- ja löögikindluse.

Klapi kumm (ventiili sisestus): standardkonfiguratsioon on polüuretaanmaterjal, millel on valikuvõimalused kõrgel{0}}temperatuuril polüuretaaniks või spetsiaalseteks kummideks, et kohaneda erinevate muda omaduste ja temperatuurinõuetega.

Tihendid ja tihendid

Materjal:Valmistatud kvaliteetsest-nitriilbutadieenkummist (NBR), hüdrogeenitud nitriilbutadieenkummist (HNBR) või polüuretaanist (PU) materjalidest, mis tagab keemilise ühilduvuse erinevate puurimisvedelikega ja tihendusomaduste erinevatel temperatuuridel.

Tüübid: hõlmavad vooderdise tihendeid, klapikaane tihendeid, kolvivarda tihendit, O{0}}rõngaid ja tihendeid erinevates ühenduspunktides.

Lisaseadmed

Pulsatsiooni summutaja:KB-75 tüüpi või samaväärse jõudlusega toode, mis on varustatud põie, laadimisventiili ja manomeetriga.

Nihketihvti kaitseklapp:JA-3 tüüpi.

Liner pihustussüsteem:Koosneb pihustuspumbast (rihm{0}}ajam või sõltumatult mootori-ajam), veepaagist ja pihustustorudest/düüsidest, mida kasutatakse vooderdiste ja kolbide jahutamiseks ja määrimiseks.

Tühjendussõela komplekt.

Imemisõhu kamber/pulsatsiooni summutaja.

Noolkraana:Varustatud käsitsi tõstukiga, mida kasutatakse suurte vedeliku otsa komponentide asendamiseks, vähendades hooldustöö intensiivsust.

Tabel 3: F-1600 võtmete kuluvad osad ja materjalivalikud

Mõistame, et kvaliteetsed-kuluvad osad on mudapumpade pikaajalise-tõhusa töö tagamiseks ja mittetootmisaja (NPT) vähendamiseks üliolulised. Seetõttu nõuame originaaltarvikute pakkumist, mis vastavad või isegi ületavad OEM-standardeid. Samal ajal pakume ka üksikasjalikku "Bomco F-1600 mudapumba osade käsiraamatut" ja "Kasutus- ja hooldusjuhendit", et juhendada kasutajaid täpselt igapäevase hoolduse ja varuosade tellimisel. Meie originaaltarvikute valimine tähendab pikema riketevahelise aja (MTBF) ja madalamate kogukulude (TCO) valimist.

Tõestatud: laialdased rakendused ja turuliider

Bomco F-1600 Triplex mudapump on ülemaailmses nafta- ja gaasipuurimissektoris pälvinud laialdase tunnustuse ja turu tunnustuse tänu oma suurepärasele disainile ja usaldusväärsele jõudlusele. See pole lihtsalt pump; see on puurimistöödel asendamatu "süda", pakkudes pidevat ja stabiilset toiteallikat mitmesugustes keerulistes ja nõudlikes puurimiskeskkondades.

Tüüpilised puurimisrakendused

Mudapumba F-1600 mitmekülgsus ja võimas jõudlus võimaldavad sellel toime tulla erinevate puurimisülesannetega:

Puurimine kaldal ja avamerel:

Selle tugev struktuur ja töökindlus muudavad selle võrdselt sobivaks nii maismaal asuvate fikseeritud puurimisplatvormide kui ka avamere puurimisplatvormide jaoks.

Keskmise-sügava ja sügava kaevu toimingud:

F-1600 on peamiselt ühendatud puurimisseadmetega, mille puurimissügavus on 4500 meetrit kuni 8000 meetrini. See on selle põhirakenduste valik, mis katab enamiku nafta- ja gaasipuuraukude puurimisvajadused kogu maailmas.

Suure-võimsusega seadme sobitamine:

1600-hobujõulise mudapumbana kasutatakse seda tavaliselt Rig 45 kuni Rig 80 platvormidega (numbrid tähistavad tavaliselt nominaalset puurimissügavust, nt Rig 45 vastab 4500 meetrile).

Kõrge{0}}surve,{1}}kõrge nihke nõuded:

Olenemata sellest, kas see nõuab suurt nihket kiireks ülemise-augu puurimiseks või kõrget survet sügavate ja keeruliste moodustiste ületamiseks, suudab F-1600 nõudmisi täita, vahetades vooderdusi ja reguleerides käigukiirust.

Spetsiaalsete kaevude toimingud:

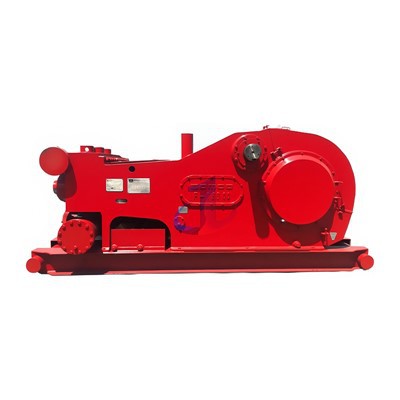

Selle tuletismudelid, nagu F-1600HL, kõrgema rõhupiiranguga (kuni 7500 psi), sobivad eriti hästi kobarkaevude, laiaulatusliku ulatusega kaevude, horisontaalsete kaevude ja kõrgsurvejoaga puurimiseks, aga ka muudeks kaasaegseteks puurimisprotsessideks, millel on kõrgemad mudapumba jõudlusnõuded.

Teie suurepärane partner puurimise alal: miks valida meie Bomco F-1600

Nõudlikus nafta- ja gaasipuurimise valdkonnas tähendab õigete seadmete valimine optimaalse tasakaalu saavutamist efektiivsuse, töökindluse ja tegevuskulude vahel. Meie Bomco F-1600 Triplex mudapump on just suurepärane lahendus, mis on täpselt nende põhivajaduste rahuldamiseks loodud.

Valides meie F-1600, saate:

Võrratu vastupidavus:

Meie F-1600 kasutab kõrgeima kvaliteediga materjale (näiteks varustame standardse F-1600 kõrge-tugevast legeerterasest valatud väntvõllidega ja pakume valikulisi sepistatud 42CrMo legeeritud terasest väntvõlle ekstreemsete tingimuste jaoks; raam on keevitatud paksust terasest otsplaadist ja töötlusest. täppis-töödeldud integreeritud sepistatud kvaliteetsest legeerterasest, nagu 35CrMoA või 4135 terasest), kombineerituna maailmatasemel täppistootmisprotsessidega, tagades, et iga komponent peab vastu kõige karmimatele töökeskkondadele ja pikaajalisele pidevale tööle.

API 7K sertifitseeritud suurepärane jõudlus:

Iga mudapump F-1600 on rangelt konstrueeritud ja toodetud vastavalt API 7K standarditele. See pole mitte ainult selle ohutuse ja töökindluse garantii, vaid tähendab ka seda, et selle komponentidel on ülemaailmne hea vahetatavus, mis hõlbustab oluliselt teie hooldust ja varuosade haldamist ning vähendab töö keerukust.

Lai kohanemisvõime töötingimustega:

Oma laia rõhu ja nihke reguleerimise valikuga (saavutatakse vooderdiste vahetamise ja käigukiiruse reguleerimisega) saab F-1600 paindlikult hakkama mitmesuguste keeruliste puurimistingimuste ja geoloogiliste struktuuridega alates kiirest pinnapuurimisest kuni sügava kõrgsurvepuurimiseni, mistõttu on see ideaalne valik erinevate väljakutsete jaoks.

Optimeeritud kulumisosade eluiga:

Mõistame, et kuluvate osade jõudlus on mudapumpade üldise jõudluse jaoks ülioluline. Seetõttu pakume täielikku valikut kvaliteetseid-kuluvaid osi, sealhulgas kõrge-kroomitud bi-metallist vooderdised, üli-kulumiskindlad-keraamilised vooderdised, suure jõudlusega-polüuretaanist/kummist kolvid ja karbiidist klapisõlmed. Need komponendid on toodetud tipptasemel-materjale ja täiustatud protsesse kasutades, mille eesmärk on maksimeerida kasutusiga ja vähendada asendussagedust, vähendades seeläbi teie mittetootmisaega (NPT).

Põhjalik tehniline tugi ja teenindus:

Me ei paku mitte ainult kvaliteetset-varustust, vaid püüame olla ka teie pikaajaline-partner. Üksikasjalikud originaalosade kataloogid ning kasutus- ja hooldusjuhendid, samuti professionaalsed tehnilised konsultatsioonid, kohapealsed juhised-ja kiire varuosade tarne saate meie ülemaailmselt teenindusvõrgustikult ja ekspertide meeskonnalt.
