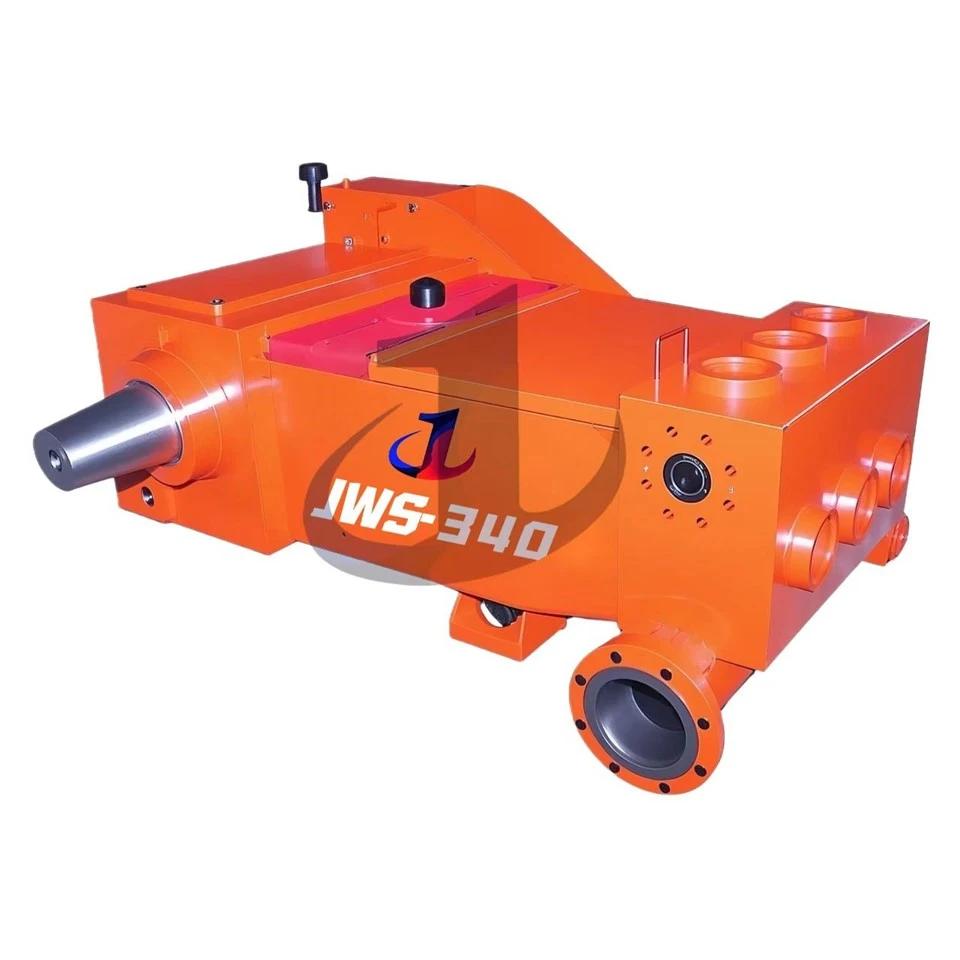

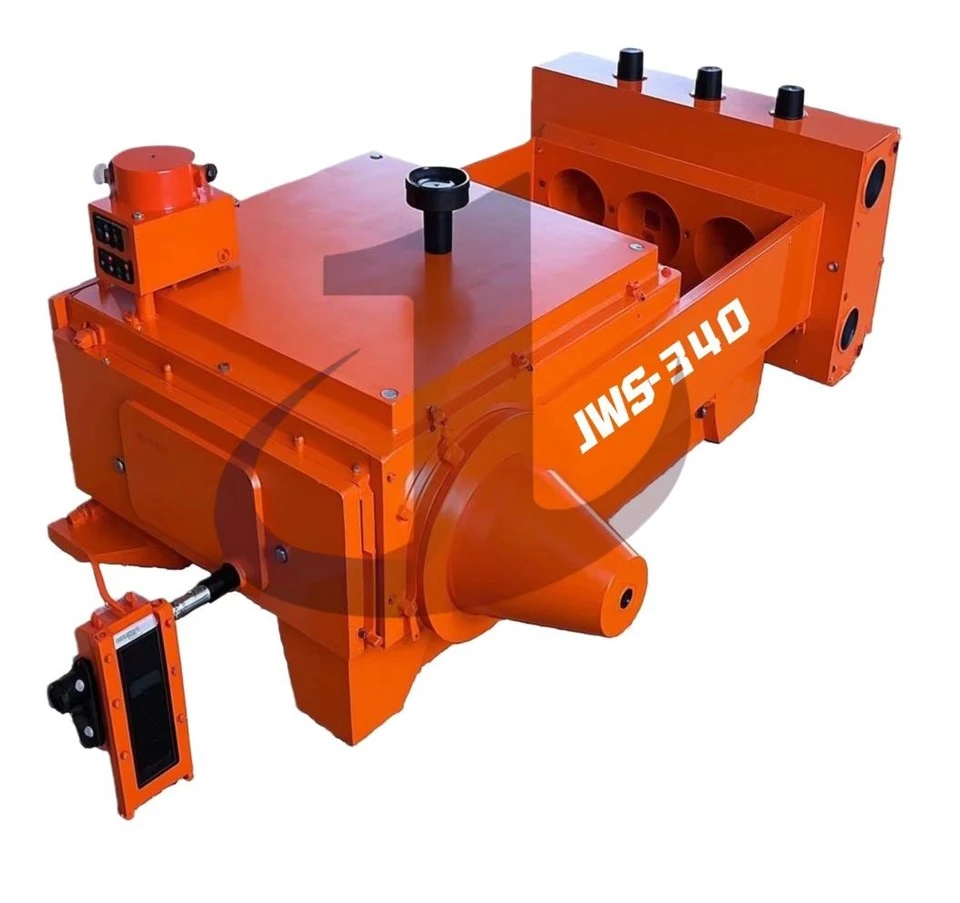

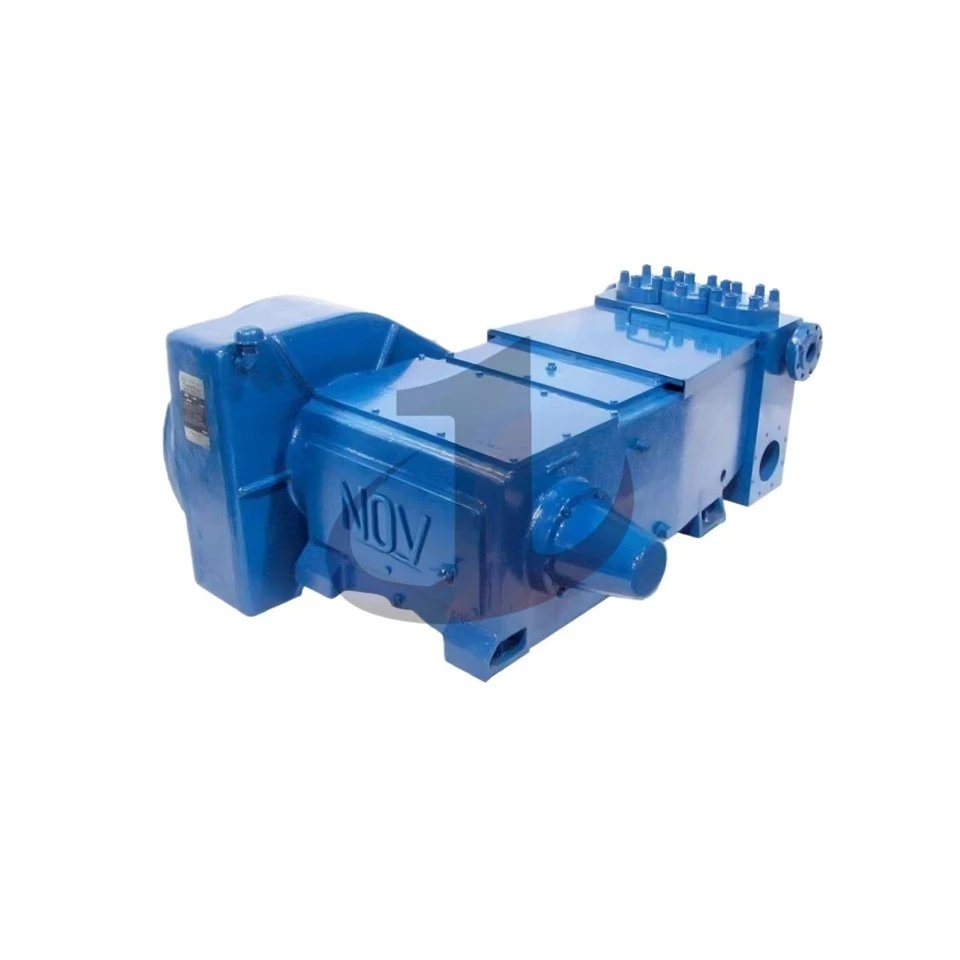

NOV JWS-340 P-4 klapipump

Kokkuvõte: Selles artiklis uuritakse NOV JWS-340, 340-hobujõulist kolme-silindrilist vahelduvat pumpa, mis on loodud maksimaalse töökindluse tagamiseks tsementeerimisel, hapestamisel ja kaevude hooldamisel. See annab põhjaliku analüüsi selle sepistatud terasest hüdraulilise otsa, P-4 ventiilisüsteemi ja esmaklassiliste kulumiskindlate komponentide kohta, mis on loodud teie koguomandi kulu (TCO) vähendamiseks.

JWS-340 on loodud teie kogukulu (TCO) vähendamiseks. Tänu pidevatele investeeringutele materjaliteadusesse, tootmise täpsusesse ja komponentide vastupidavusse minimeerib see tegevuskulusid, vähendab planeerimata seisakuid ja suurendab kohapealset ohutust.

Põhilised rakendusvaldkonnad:

Oma silmapaistva jõudluse ja tugeva disainiga on JWS-340 silmapaistev järgmistes kriitilistes õlipuurkaevude hooldustoimingutes:

Tsementeerimisoperatsioonid

Hapestamise toimingud

• Hästi tapmine ja kontroll
• Kõrgsurve{0}}vee sissepritse
• Vastupidine ringlus
• Murdetugi (liivamurdmine)

JWS-340 valimine tähendab usaldusväärse partneri valimist, kes on pühendunud iga projekti edu tagamisele erakordse inseneriteadmiste kaudu.

Toiteots, pumba süda, määrab tänu tugevale konstruktsioonile selle üldise eluea ja tööstabiilsuse. Kõik JWS-340 toiteotsa komponentid on hoolikalt välja töötatud, et taluda äärmuslikke vahelduvaid suure koormusega tingimusi, pakkudes klientidele võrreldamatut vastupidavust.

Võimas raam: suurepärane jäik ja vibratsiooni vähendav jõudlus

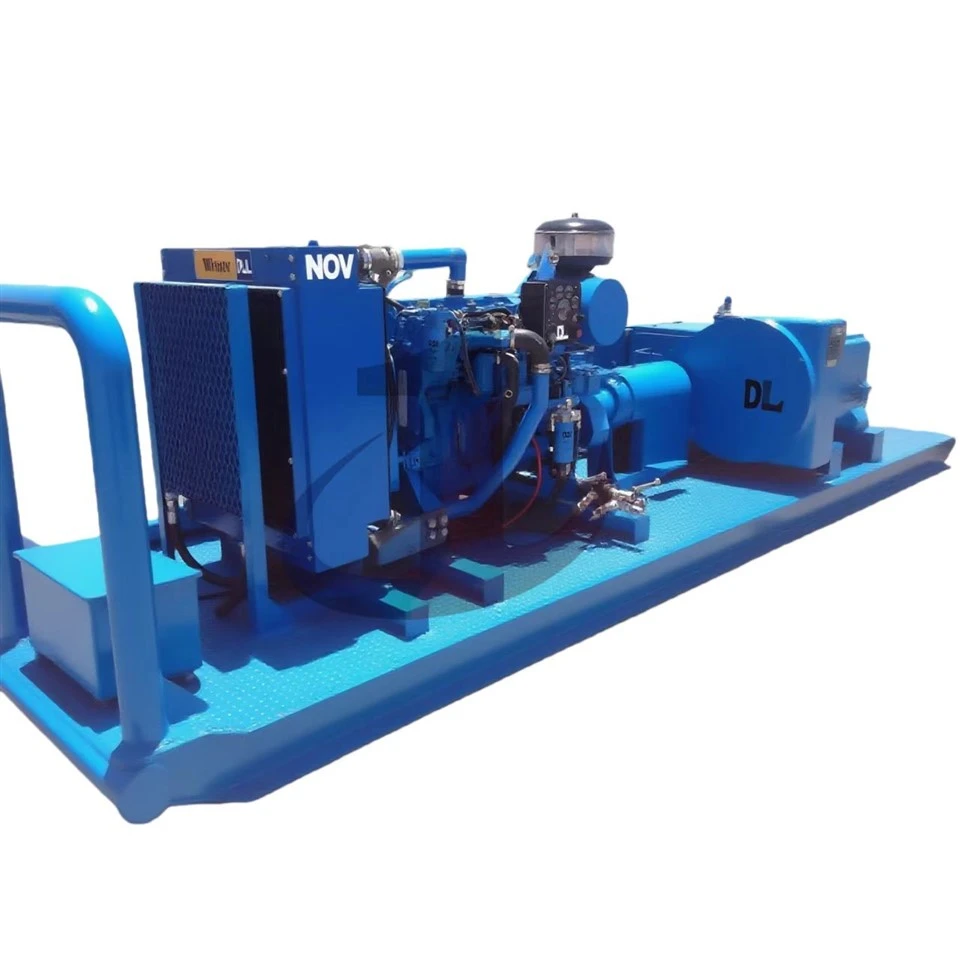

JWS-340 jõuraamil on integreeritud ülitugevast-terasplaadist keevitatud struktuur koos keevitusjärgse-pinge vähendamisega. See disainivalik tuleneb tööpumpade praktiliste kasutusstsenaariumide põhjalikust mõistmisest. Tavaliselt konstrueeritud libisemis{6}}kinnitatud üksustena, mis nõuavad sagedast ümberpaigutamist erinevate kaevukohtade vahel, on raami tugevuse- ja-massi suhe ning vastupidavus transpordilöökidele sellistes tingimustes kriitilise tähtsusega. Keevitatud teraskonstruktsioonidel on suurem tõmbetugevus ja sitkus kui malm. Nende suurepärane keevitatavus võimaldab ootamatute kahjustuste korral kohapeal remonti teha, vähendades oluliselt seisakuid.

Jõuülekandesüsteem: sepistatud väntvõlli ja kalasabakäigu täiuslik kombinatsioon

Jõuülekandesüsteemi iga detail on loodud sujuva ja tõhusa jõuülekande saavutamiseks ning tööea maksimeerimiseks.

• JWS-340 põhikomponent on kahe-otsaga integreeritud sepistatud legeerterasest väntvõll. Selle täpne{6}}freesitud kang ja poleeritud vänttihvt tagavad laagrite optimaalse sobivuse ja minimaalse hõõrdekadu. Valmistatud esmaklassilisest 42CrMo kroom-molübdeenisulamist terasest, tagab see disain pikaajalise töökindluse isegi äärmuslikes töötingimustes.
• Ühendusvarras ja ristpea: ühendusvarras on valmistatud ülitugevast{0}}roostevabast terasest, mis ühendab vastupidavuse ja korrosioonikindluse. Selle konstruktsioonis on täppis-alumiiniumsulamist laagrid väntvõlli suuremas otsas ja pronkspuksid ristpea väiksemas otsas – optimeeritud kombinatsioon, mis on kohandatud mootori töötsükli jooksul muutuvatele koormustele ja kulumismustritele. Õlireservuaariga malmist ristpea libiseb mööda vahetatavaid pronksist juhtplaate, moodustades vastupidava, madala hõõrdumisega liikuva sõlme, mida on lihtne hooldada.

Usaldusväärne määrimine on peamine kaitse katastroofiliste elektrisüsteemide rikete eest, mis sageli põhjustavad pikemaid seisakuid ja suuri hoolduskulusid. JWS-340 hoolikalt konstrueeritud määrdesüsteem tagab kõigi liikuvate komponentide pideva ja piisava määrimise.

• Määrimissüsteem: Süsteem ühendab sisemise survemäärimise pritsmemäärimisega. Spetsiaalselt välja töötatud madalal{1}}kiirusel töötav määrdesüsteem, mida toidab sõltumatu keti-ajamiga õlipump, tagab, et kõik kriitilised laagrid ja hammasrattad saavad pumba käivitamisel ja madalal-kiirusel töötamise ajal piisava õlikihi kaitse, vältides tõhusalt kuivhõõrdumisest tingitud enneaegset kulumist.
• Laagri konfiguratsioon: jõuots on varustatud raskete -kulumiskindlate- veerelaagritega, nagu on kirjeldatud allpool:

Väntvõlli põhilaager on suure koormusega koonusrull-laager, mis suudab samaaegselt taluda tohutuid radiaal- ja aksiaalkoormusi.

Väntvõlli kesklaager on rull-laager.

Ühendusvarda suure otsa laager (vändatihvt): kasutab täpset alumiiniumisulamist laagripuksi, mis on spetsiaalselt loodud suure löögikoormuse jaoks.

Ühendusvarda tihvti laager (risttihvt) on valmistatud pronkspuksist ja sobib suure koormuse korral õõtsuva hõõrdeseisundi jaoks.

Selle sihipärase laagrivaliku ja laiaulatusliku määrimissüsteemi kombinatsioon moodustab JWS-340 jõuotsa võrratu töökindluse aluse, pakkudes kindla tagatise klientide investeeringutele ja pidevale tootmisele.

Integreeritud sepistamise hüdrauliline ots: loomupärane tugevus ja terviklikkus

Mudelil JWS-340 on tugev monoplokk-sepistatud legeerterasest hüdrauliline ots (Mono-block Fluid End) 6 – iseloomulik disainielement, mis on loodud taluma äärmuslikke survetasemeid.

• Suurepärane materjalivalik: hüdrauliline ots on sepistatud ühest ülitugevast legeerterasest{0}}. Kasutame esmaklassilist -klassi kroom-molübdeeni legeerteraseid, nagu AISI 4130, AISI 4135 või 35CrMo, mis on tuntud oma erakordse tõmbetugevuse, sitkuse ja keevitatavuse poolest väliremondi ajal.
• Range tootmisprotsess: meie toodang järgib rangelt API 7K standardeid, mis on nafta- ja gaasipuurimis- ja kaevude hooldusseadmete ohutuse ja töökindluse kuldstandard.

1. Sepistamisprotsess: kõrgsurvesepistamise teel moodustub tihe ja ühtlane metallitera vool, mis kõrvaldab põhimõtteliselt valandi poorsuse ja gaasiaugu vead ning annab hüdraulilisele otsale erakordse -väsimuspragunemisvastase võime.
2. Kuumtöötlus: mitmeastmeline karastus- ja karastuskuumtöötlus on kasutusele võetud, et moodul saavutaks ideaalse kõvaduse (nt HB285-330) ja sitkuse tasakaalu, et tulla toime kõrgsurveimpulsi mõjuga.
3. Mittepurustav testimine (NDT): iga hüdrauliline lõpptoode peab läbima ranged NDT protseduurid, sealhulgas ultrahelitesti (UT) sisemise terviklikkuse ja magnetiliste osakeste kontrollimiseks (MPI) või läbitungimiskatse (PT) pinna mikro-pragude tuvastamiseks, tagades defektide puudumise.

P-4 klapisüsteem: kõrgsurvevedeliku juhtimise tuum

Pump JWS-340 on konstrueeritud P-4 spetsifikatsiooniga ventiilikomplektiga, mis tagab klapi ja istme mõõtmete vastavuse tööstusstandardile 47. Sellel on täielikult avatud tiib-juhitav või keskelt-juhitav lörtsitüüpi klapp, mis on spetsiaalselt loodud tahkefaasiliste vedelike käsitsemiseks.

Klapi ja klapipesa konstruktsioon:

Materjalid: klapi korpus ja klapipesa on sepistatud ülitugevast legeerterasest (AISI 8620 või 4130).

Kuumtöötlus: komponente töödeldakse spetsiaalse karburiseerimis- ja karastamisprotsessiga, et moodustada pinnale väga kõva kulumiskindel kiht (kõvadus kuni HRC 59–65), mis takistab puurimisvedeliku erosiooni. Samal ajal hoitakse südamikku väga tugevana, et neelata klapi sulgemisel tohutut löögijõudu.

Klapi kummitehnoloogia:

Materjal: standardne klapikumm on valmistatud suure jõudlusega-polüuretaankomposiidist. Võrreldes traditsioonilise kummiga on polüuretaanil ülekaalukas eelis kulumiskindluse, ekstrusioonikindluse ja õli{2}}põhise/sünteetilise-põhise lobri korrosiooni suhtes.

Disain: klapi kumm ja klapi korpus on täpselt sobitatud, et tagada kõrge rõhu all usaldusväärne tihendus. Täiustatud konstruktsioonil on eelpingutatud struktuur, mis on kinnitatud keermestatud surveplaadiga, millel on löökkõrv, mis võimaldab erakordselt kiiresti-kohapeal klapikummi vahetada ja vähendab oluliselt hooldusaega.

Temperatuurireiting: standardse polüuretaanventiilkummi töötemperatuur on 180 kraadi F (82 kraadi), kõrgemal -temperatuuril rakenduste jaoks on saadaval spetsiaalsed koostisvalikud.

Sepistatud terasest valmistatud trapetsikujuline keermestatud klapikate ei taga mitte ainult usaldusväärsemat tihendust, vaid on ka mugavam ja kiirem lahti võtta ja kokku panna kui poltääriku klapi kate, mis parandab veelgi hoolduse tõhusust.

Silindrivooder: esimene kaitseliin kulumise vastu

Kõrged-Chrome'i bi-metallist vooderdised:

Struktuur: kest on valmistatud sepistatud terasest (45 terasest), et tagada tugev tõmbetugevus, mis talub pumpamisrõhust tingitud ümbermõõtu. Vooder on valmistatud kõrge kroomisisaldusega malmisulamist (kroomisisaldus üle 26%) tsentrifugaalvalu protsessis.

Jõudlus: vooderdis läbib kuumtöötluse, et saavutada kõvadus HRC 62-67, mis tagab erakordse kulumis- ja korrosioonikindluse tavalistes puurimisvedelike tingimustes. Tavaliselt saavutab see stabiilse kasutusea, mis ületab 800 tundi.

Kohaldatav üldisel tööl, vee-põhisel lobril ja kõrge kuluga jõudlusega mitte-äärmuslikes kulumistingimustes.

Tsirkooniumoksiidi keraamilised vooderdised:

Struktuur: teraskest on kaetud tugeva puhta tsirkooniumoksiidi (ZrO3) keraamilise voodriga.

Performance: Zirconia ceramics boast exceptional hardness (>HRC 90), parem korrosioonikindlus ja madalam pinna hõõrdetegur kui kõrgel -kroomisulamitel. Need omadused pikendavad märkimisväärselt kasutusiga (tavaliselt üle 2000 kuni 4000 tunni), vähendades samal ajal oluliselt kolvi kulumist ja vajadust jahutus- ja määrimissüsteemide järele.

Sobib: suure-abrasiooniga puurimisvedelike (nt suure-liivasisaldusega), väga korrodeerivate keskkondade (nt kõrge soolsusega või H2S{7}}sisaldavad vedelikud) ja mis tahes nõudlike operatsioonide jaoks, mille peamiseks eesmärgiks on tööaja maksimeerimine ja hooldusseisakute minimeerimine.

Kolb ja kolb: pumpamise tuum

JWS-340 saab vastavalt kasutusnõuetele paindlikult konfigureerida kas kolbpumbana (puurimismuda töötlemiseks) või kolbpumbana (puhaste vedelike, nagu vesi või tsemendipulber, pumpamiseks).

Kolvid:

Struktuur: kolvisüdamik on valmistatud ülitugevast sepistatud terasest ja vulkaniseeritud kulumiskindla -elastomeeriga.

Materjali valikud:

Ühendatud polüuretaankolb sobib kõrgsurvepuurimiseks ning õli{0}}- ja sünteetilise-muda jaoks ning on parim valik.

Liimitud nitriilkummist kolb: sobib standardse vee{0}}põhise läga jaoks, on usaldusväärne ja ökonoomne valik.

Kolb:

Struktuur: tahke metallmaatriksi pinnale kantakse spetsiaalne kulumiskindel-kate.

Materjali valikud:

Keraamilise kattega kolb: ideaalne valik abrasiivsete vedelike jaoks.

Volframkarbiidiga kaetud kolb: tagab ülima kulumiskindluse üli-kõrgsurve rakendustes. Koos roostevabast terasest maatriksiga tasakaalustab see tõhusalt kulumiskindlust ja korrosioonikindlust.

Kolvivarras: usaldusväärne jõuülekande link

• Materjalid: sepistatud kvaliteetsest-legeerterasest, nagu 42CrMo või 35CrMo, tagades suurepärase tugevuse ja sitkuse.
• Tootmisprotsess: kolvivarras läbib integreeritud kuumtöötluse, et suurendada südamiku tugevust ja väsimuskindlust. Seejärel on varda pind täppis-freesitud ja kõvakroom{2}}kaetud, moodustades ülikõva, sileda ja korrosioonikindla-katte. See kroomikiht mitte ainult ei talu kulumist, vaid pikendab oluliselt ka tihendi kasutusiga, vähendades lekkeohtu. Toiteotsaga ühendatud vahevarras on valmistatud roostevabast terasest, et vältida roostetamist avatud osades.

Järgmisel andmelehel on toodud JWS-340 pumba üksikasjalikud jõudlusparameetrid, mis võimaldavad täpset mudelivalikut ja töö planeerimist.

Tabel 1: JWS-340 peamised tehnilised andmed

Tabel 2: JWS-340 jõudlusandmed (vool vs rõhk)

Tabel põhineb 100% mahulisel ja 90% mehaanilisel efektiivsusel.

Tabel 3: haavatavate osade valimise juhend
